聚氨酯砂漿地坪優勢特點

聚氨酯砂漿地坪推廣的優勢：
一、地坪效果可選用啞光和有光兩系列，具有耐光面污染性，易于清洗。
二、建筑施工環境溫度大，一般可在0℃~35℃下施工。
三、操作時間長，條件施工平整性好。
四、預混色糊，A部分具有色差小、施工方便等優點。
五、組合材料可在北方寒冷的冬季貯存，不需保溫。

聚氨酯砂漿地坪介紹：

聚氨酯砂漿地坪（為自流平、中型荷載、靜電耗散、固體、彩色、四組份、水性聚氨酯基，水泥及骨料的砂漿層），具有良好的耐磨性、耐沖擊性、耐化學性及耐受其它物理侵蝕性能。具有美觀性、易清潔、平滑骨料紋理的特點。涂覆厚度為 4-5 毫米。
功能 特性：
·    耐受各種有機、無機酸、堿、胺、鹽與溶劑。
·   靜電耗散型。
·   熱膨脹系數與混凝土類似，在正常熱循環中與基底保持相同的位移，不易開裂。并在-5oC 至 65oC 溫度范圍間保持其物理性能。
·   粘接強度大于混凝土的抗拉強度（混凝土先失效）。
·   含有純硅骨料結構，具有高耐磨性。
·   無需額外設置膨脹縫；可輕松保持并延長現有膨脹縫的壽命。
·   易維護。
使用場所：

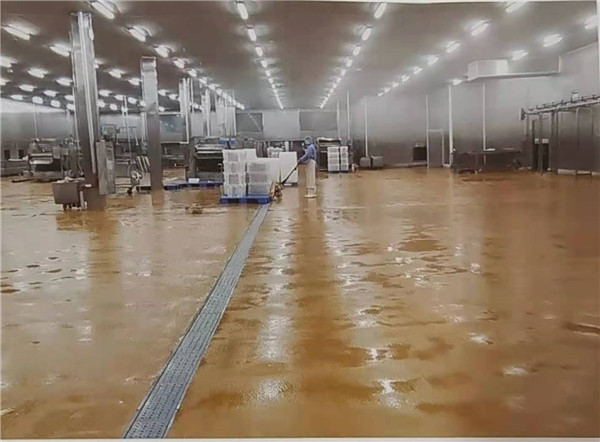

·   主要用于食品加工廠、潮濕及干燥加工區、冷藏&冷凍區、奶制品廠、釀酒廠、蒸 餾車間、實驗室、化學品加工廠、紙漿紙業工廠、倉庫及儲藏區。
性能指標：


施工溫度	最低 10oC / 最高 30oC 最佳使用溫度：20oC-25oC
密度/ASTM C 905	2.10 kg/L
流動度	約 200 mm
使用溫度	最低-40oC / 最高 115oC
硬化時間	適用期 20oC溫度條件下， 為18-22分鐘 初凝時間 20oC/6毫米條件下，為23-27分鐘 可步行 20oC/6毫米條件下， 為10-12小時 低通行量 20oC/6毫米條件下， 為16-18小時 完全硬化 20oC/6 毫米條件下，為五天
軟化點	130 oC
抗壓強度/ASTM C 579	24 小時 22 MPa 7 天 38 MPa 28 天 41 MPa
抗拉強度/ASTM C 307	4.3 MPa
抗折強度/ASTM C 580	9.5 MPa
粘結強度/ASTM D 4541
熱相容性/ASTM C 884 合格
硬度/肖氏硬度 D ASTM D 2240	80-85
壓痕/MIL-PRF-24613	≈ 0%
耐沖擊性/ASTM D 2794	10.21 焦耳/ 3 毫米厚度
耐磨性/ASTM D 4060 H-22/1000 cycles/1000 g	-2.69 g
摩擦系數/ASTM D 1894-61T	鋼 0.4 橡膠 1.25
熱膨脹系數/ASTM D  696	2.8 x 10-5 mm/mm/oC
吸水率 ASTM C 413	0.18%

聚氨酯砂漿地坪的突出特點：

力學性能
抗壓強度、抗彎強度，特別是抗沖擊性能突出，耐磨性好，韌性好，粘接強度好，具有良好的抗脫層和抗裂性能。
化學性質
耐大多數無機有機溶液腐蝕，對無機酸、有機酸、乳酸、油酸和果酸具有良好的耐腐蝕性能。
高低溫性能
它可在-40℃~+120℃處長期使用，12 mm厚的樓板在150℃時能承受短期熱沖擊。
水分子的滲透功能
水性聚氨酯與活性無機材料混凝而形成的特殊混凝土樓板結構可以被水分子自由滲透，"呼吸"的作用幾乎完全避免了水蒸氣引起的地板起泡和分層。

防滑功能
平滑而獨特的質地解決了在潮濕環境中易于清洗和防滑的功能平衡。
優良建筑性能
無底漆，快速養護，20℃施工環境溫度，8小時行人，48小時行車。
不需要非常干燥的混凝土基層(含水量<10%)，就可以在已固化7天的新混凝土上施工。
施工過程中也沒有味道，這有利于操作人員的健康和防止氣味污染。
